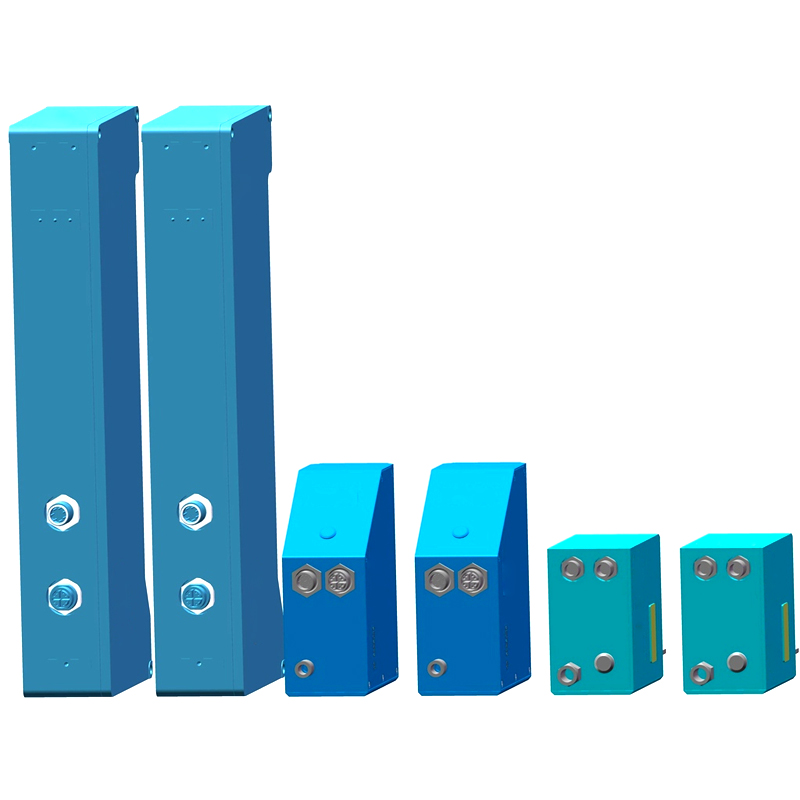

LS系列高精度3D激光轮廓传感器
LS系列高精度激光轮廓传感器量程范围： 50mm、30mm、20mm、10mm、7mm。广泛应用于3C行业、胶体检测、精密机加件、汽车制造….
传感器型号及参数
型 号
X
视场（mm）
Z
净距离（mm）
Z
测量范围（mm）
X
分辨率（mm）
Z
分辨率（mm）
Z
线精度（%）
Z
重复精度（mm）
LS-A80050
50
60
50
0.061
0.011
0.2
0.003
LS-A80030
30
70
20
0.035
0.005
0.2
0.003
LS-A80020
20
60
20
0.021
0.002
0.2
0.002
LS-A80010
10
40
10
0.009
0.001
0.2
0.001
LS-A80007
7
30
6
0.007
0.0006
0.2
0.001
传感器安装状态：漫反射
X轴像素点：1280
采样频率：1Hz-1000Hz
激光光源：蓝色半导体激光器
激光波长：405nm
激光等级：II类激光
防护等级：IP67
环境温度：0至+45℃
应用功能
标准配置
可选配件
LS系列激光轮廓传感器主要技术指标
型号
LS-A8030
LS-A8050
LS-A8060
LS-A8070
LS-A8080
X轴范围
6.2mm-7.2mm
16mm-18mm
25mm-36mm
46mm-68mm
110mm-230mm
X轴重复精度*1
5um
10um
10um
20um
60um
Z轴范围
25±2mm
70±10mm
100±20mm
210±48mm
310±140mm
Z轴重复精度*2
0.2um
0.4um
0.5um
1um
5um
Z轴重复精度*3
±0.1%F.S.
±0.1%F.S.
±0.1%F.S.
±0.1%F.S.
±0.1%F.S.
1、目标物为指定的白色陶瓷块宽度。
实现物体任一轮廓线尺寸测量，如高度差、宽度、角度、半径等，也可实现缺陷检测、外观尺寸扫描、表面特征跟踪等功能。
优点：速度快、精度高、非接触、易安装、同时测量一个轮廓上的多项尺寸。
测量原理
激光轮廓传感器采用激光三角反射式原理：激光束被放大形成一条激光线投射到被测物体表面上，反射光透过高质量光学系统，被投射到成像矩阵上，经过计算得到传感器到被测表面的距离（Z轴）和沿着激光线的位置信息（X轴）。移动被测物体或轮廓仪探头，就可以得到一组三维测量值。
激光传感器
ACQKIT采集函数开发包
MTOOL工具开发包
网络线缆（长度3米）
控制线缆（长度3米）
风冷却防护套件
镜头气幕防护套件
防溅射护板
传感器安装板
传感器支架
网络线缆（长度5米、10米）
控制线缆（长度5米、10米）
2、目标物指定的白色陶瓷块测量高度，采用平均值方式。
3、目标物为指定的白色陶瓷块，经过64次平滑处理和8次匀化后测量的数据。
