    LS系列激光轮廓传感器 3D测量方案

    所属分类：3D激光轮廓/缝隙跟踪检测仪
    产品概述：激光3D轮廓检测、激光3D智能传感器、激光焊缝跟踪传感器、激光焊接焊缝跟踪系统 我司研发生产的3D轮廓传感器注册商标为：已有18个系列，蓝光与红光激光器，量程从6mm-1100mm，软件通讯开放，可兼容任意通讯协议。可为客户定制专用3D传感器、定制专用软件。激光3D测量优…

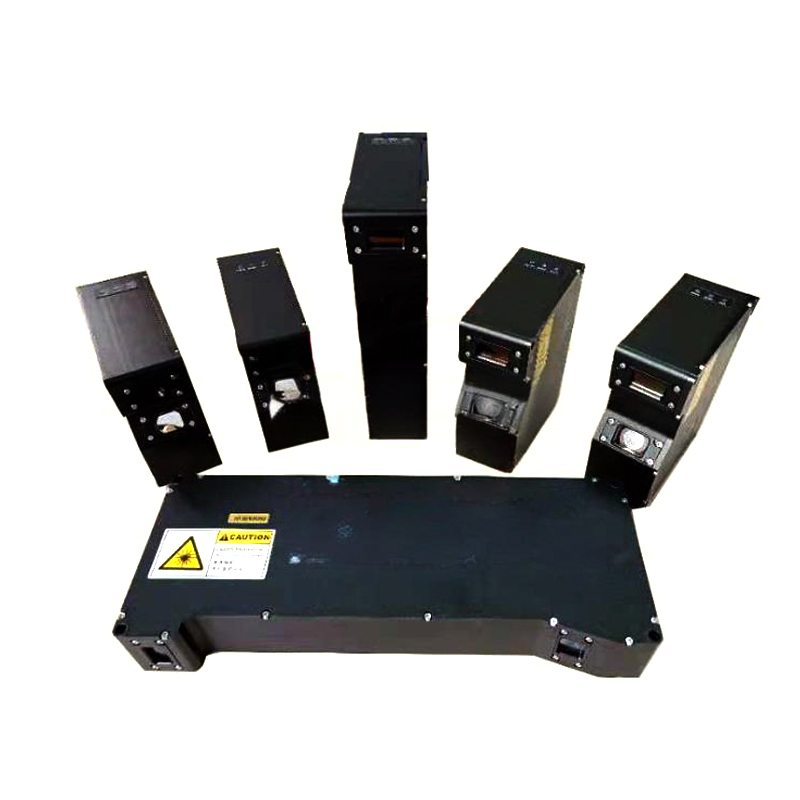

    LS系列激光轮廓传感器 3D测量方案

    激光3D轮廓检测、激光3D智能传感器、激光焊缝跟踪传感器、激光焊接焊缝跟踪系统


    我司研发生产的3D轮廓传感器注册商标为：已有18个系列，蓝光与红光激光器，量程从6mm-1100mm，软件通讯开放，可兼容任意通讯协议。可为客户定制专用3D传感器、定制专用软件。


    激光3D测量优势：

    1、非接触式测量，不会划伤被测物体；

    2、可以检测弹性物体、液体；

    3、不会发生因人而异的检测偏差，重复性和一致性好；

    4、便于实现自动化、流水线式不间断重复检测；

    5、大数据保存；

    6、从6mm到1100mm测量范围；

    7、可以实现多传感器组合测量；

    8、无需照明；

    9、可一键测量3D任意尺寸数据；

    10、测量位置自动寻找、特征跟踪；

    11、测量范围内无需相对运动；

    12、行业应用广；

    13、为机器人装上眼睛；

    14、自主品牌，性价比高；

    15、软件兼容任意接口；

    16、接受非标定制。


    LS系列激光轮廓传感器量程范围：1100mm、1000mm、900mm、800mm、700mm、600mm、500mm、400mm、300mm、200mm、150mm、100mm、90mm、50mm、30mm、20mm、10mm、7mm。弧焊焊缝跟踪传感器LS-TRA量程为30mm、激光焊接焊缝跟踪传感器LS-TRL量程为10mm。


    传感器型号及参数

    型  号 X
    视场（mm）     		Z
    净距离（mm）     		Z
    测量范围（mm）     		X
    分辨率（mm）     		Z
    分辨率（mm）     		Z
    线精度（%）     		Z
    重复精度（mm）
    LS-A81100 1100 850 550 1.890 0.625 0.4 0.015
    LS-A81000 1000 800 500 1.758 0.565 0.4 0.012
    LS-A80900 900 700 500 1.559 0.508 0.4 0.010
    LS-A80800 800 600 500 1.269 0.408 0.4 0.010
    LS-A80700 700 520 450 1.098 0.395 0.3 0.009
    LS-A80600 600 460 400 0.994 0.365 0.3 0.008
    LS-A80500 500 400 400 0.792 0.254 0.3 0.008
    LS-A80400 400 350 225 0.568 0.176 0.3 0.006
    LS-A80300 300 350 225 0.394 0.126 0.3 0.005
    LS-A80200 200 350 225 0.217 0.089 0.3 0.004
    LS-A80150 150 235 225 0.185 0.047 0.3 0.004
    LS-A80100 100 160 120 0.127 0.033 0.2 0.003
    LS-A80090 90 140 90 0.115 0.029 0.2 0.003
    LS-A80050 50 60 50 0.061 0.011 0.2 0.003
    LS-A80030 30 70 20 0.035 0.005 0.2 0.003
    LS-A80020 20 60 20 0.021 0.002 0.2 0.002
    LS-A80010 10 40 10 0.009 0.001 0.2 0.001
    LS-A80007 7 30 6 0.007 0.0006 0.2 0.001
    LS-TRA8030 30 180 80 0.062 0.019 0.3 0.005
    LS-TRL8010 10 150 60 0.015 0.005 0.2 0.001

    传感器安装状态：漫反射

    X轴像素点：1280

    采样频率：1Hz-1000Hz

    激光光源：蓝色半导体激光器

    激光波长：405nm

    激光等级：II类激光

    防护等级：IP67

    环境温度：0至+45℃

    其中600mm及以上量程传感器为红光（635nm）、弧焊焊缝跟踪传感器为红光（635nm）。
