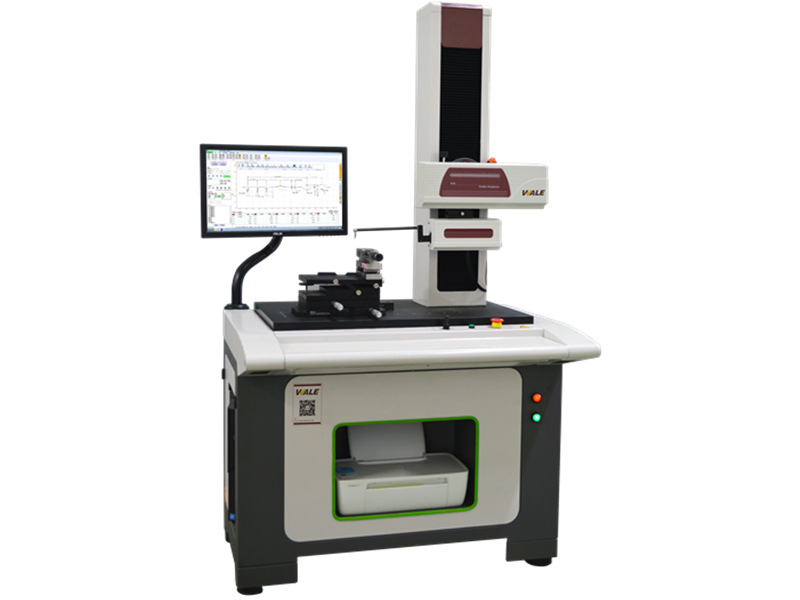

精密台式轮廓仪SP2010W-TCP

所属分类：尺寸测量仪器 > 轮廓仪/粗糙度仪

产品概述：表面形状测量技术方案 名称规格说明仪器名称轮廓仪仪器型号SP2010W-tcp培训培训地点：设备使用方厂内运输安装调试供货方提供产品的运输安装及调试 测量原理 本仪器测量原…

表面形状测量技术方案

Ø 测量原理

   本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

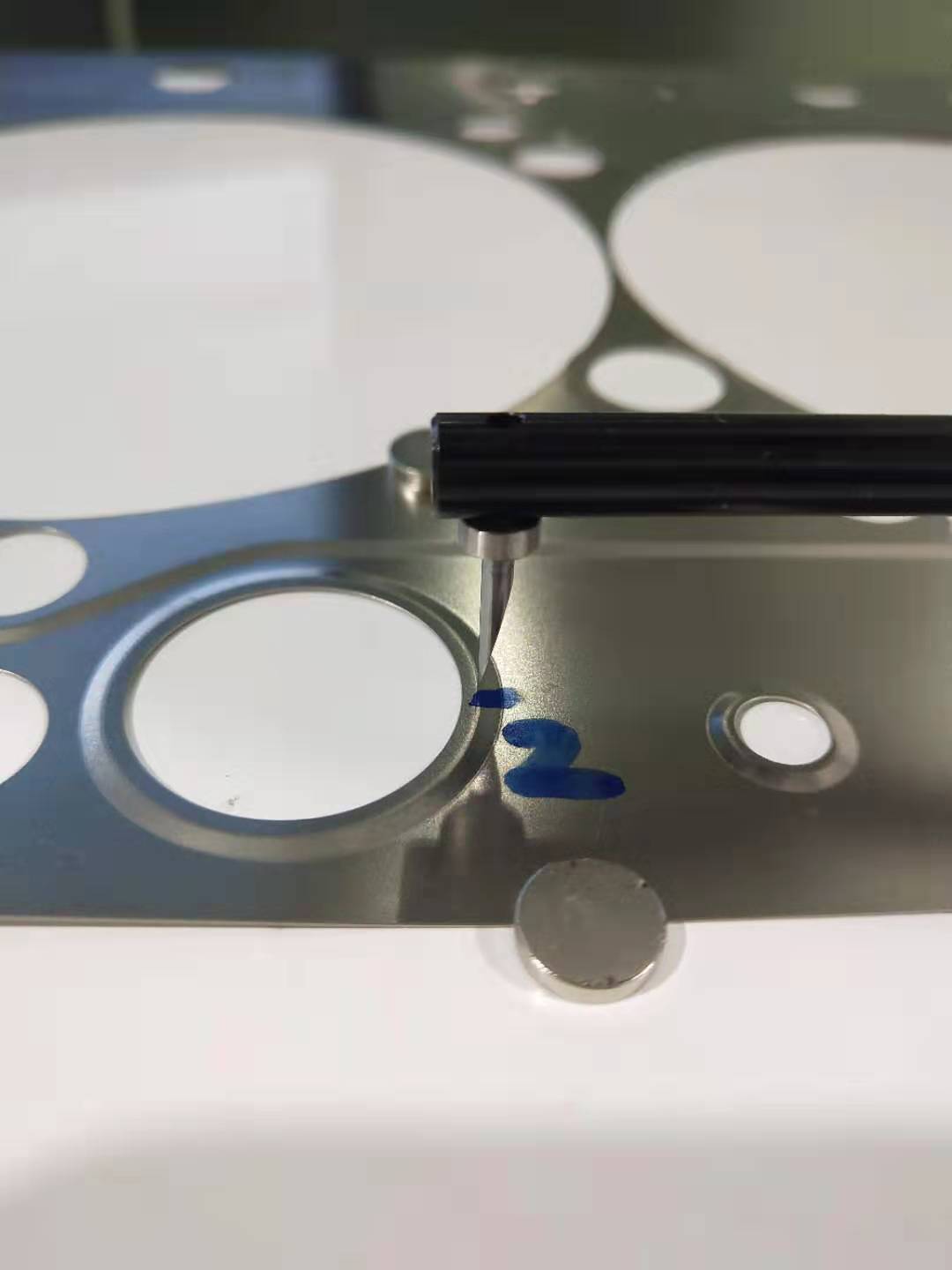

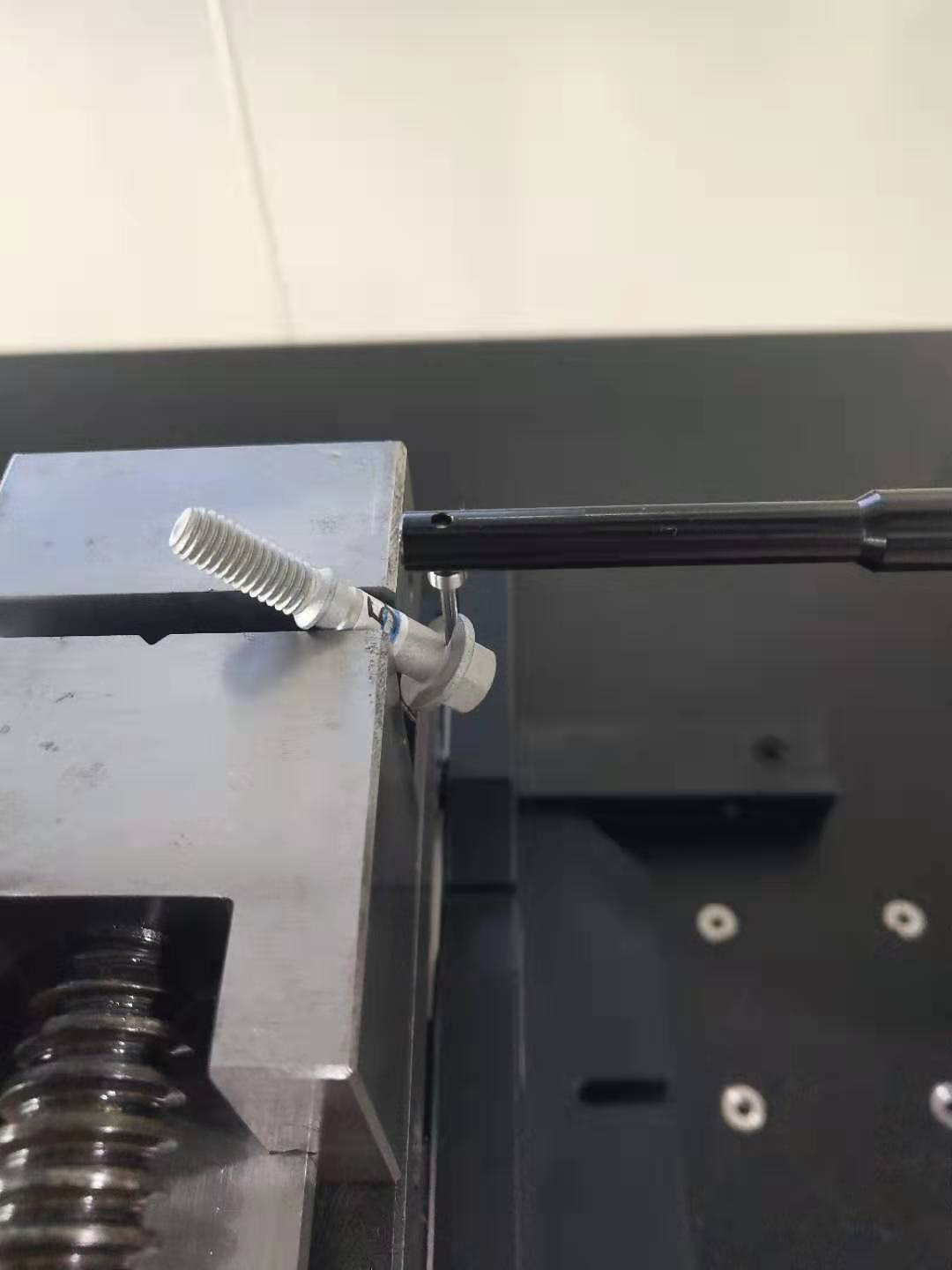

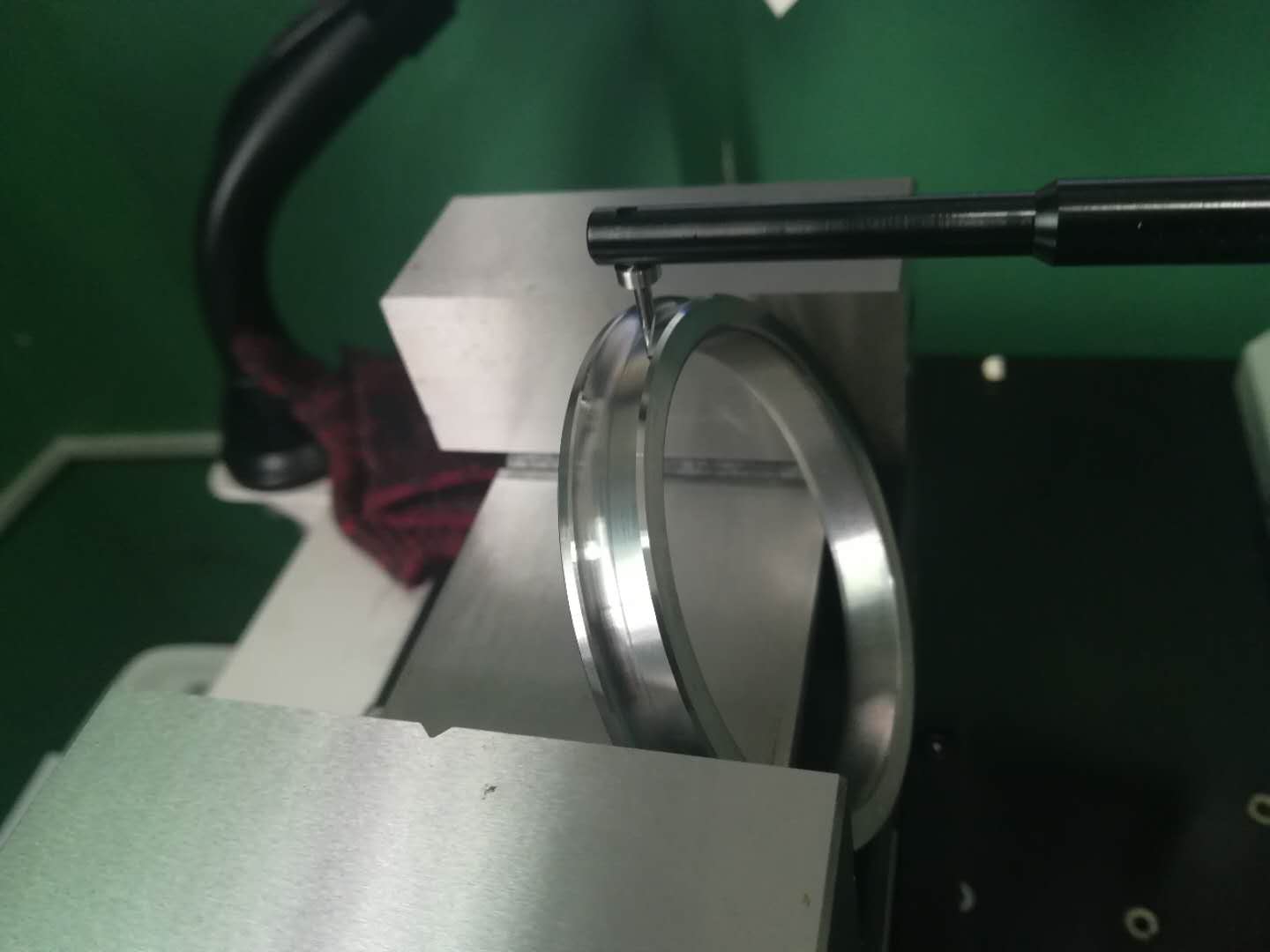

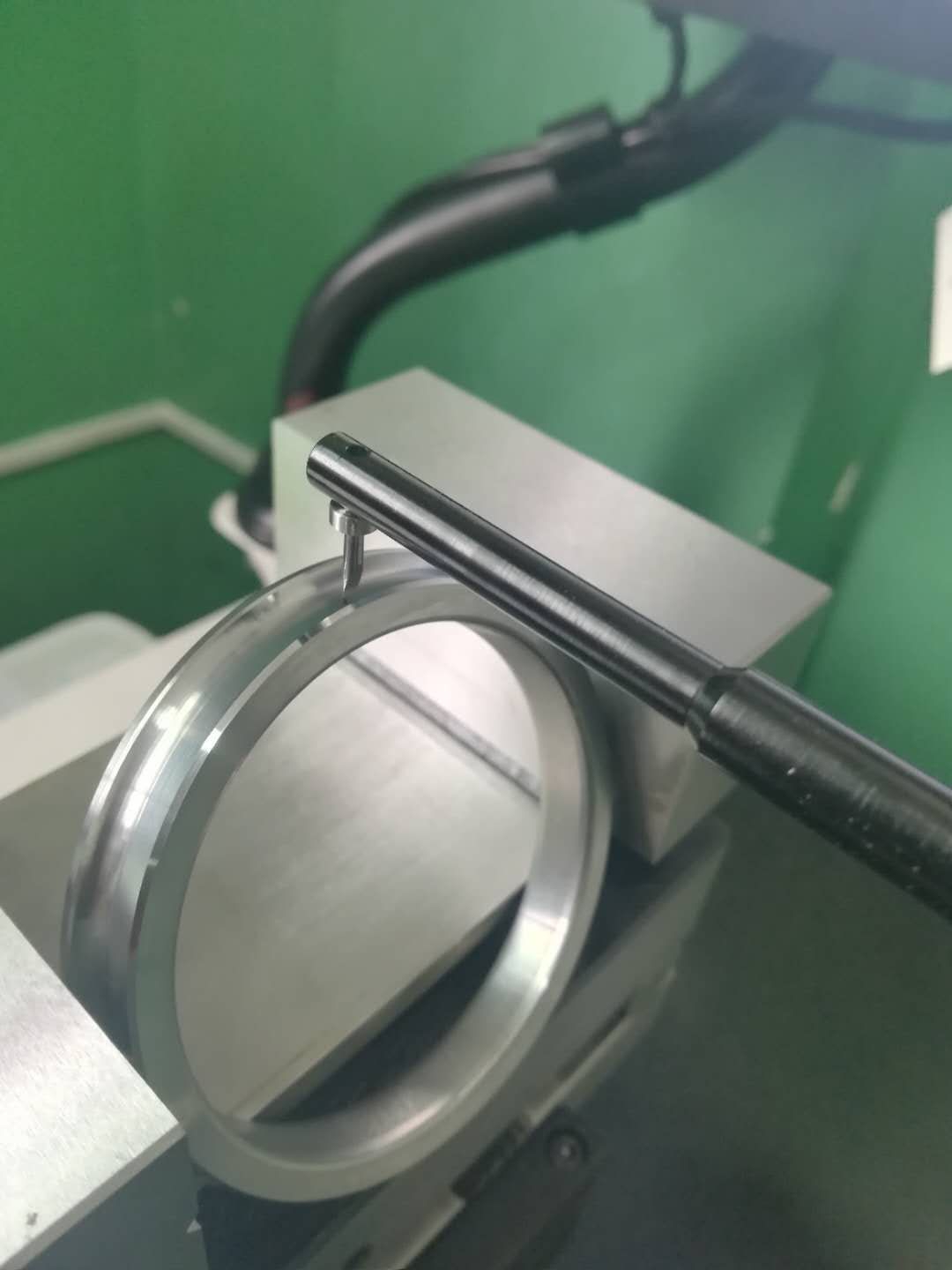

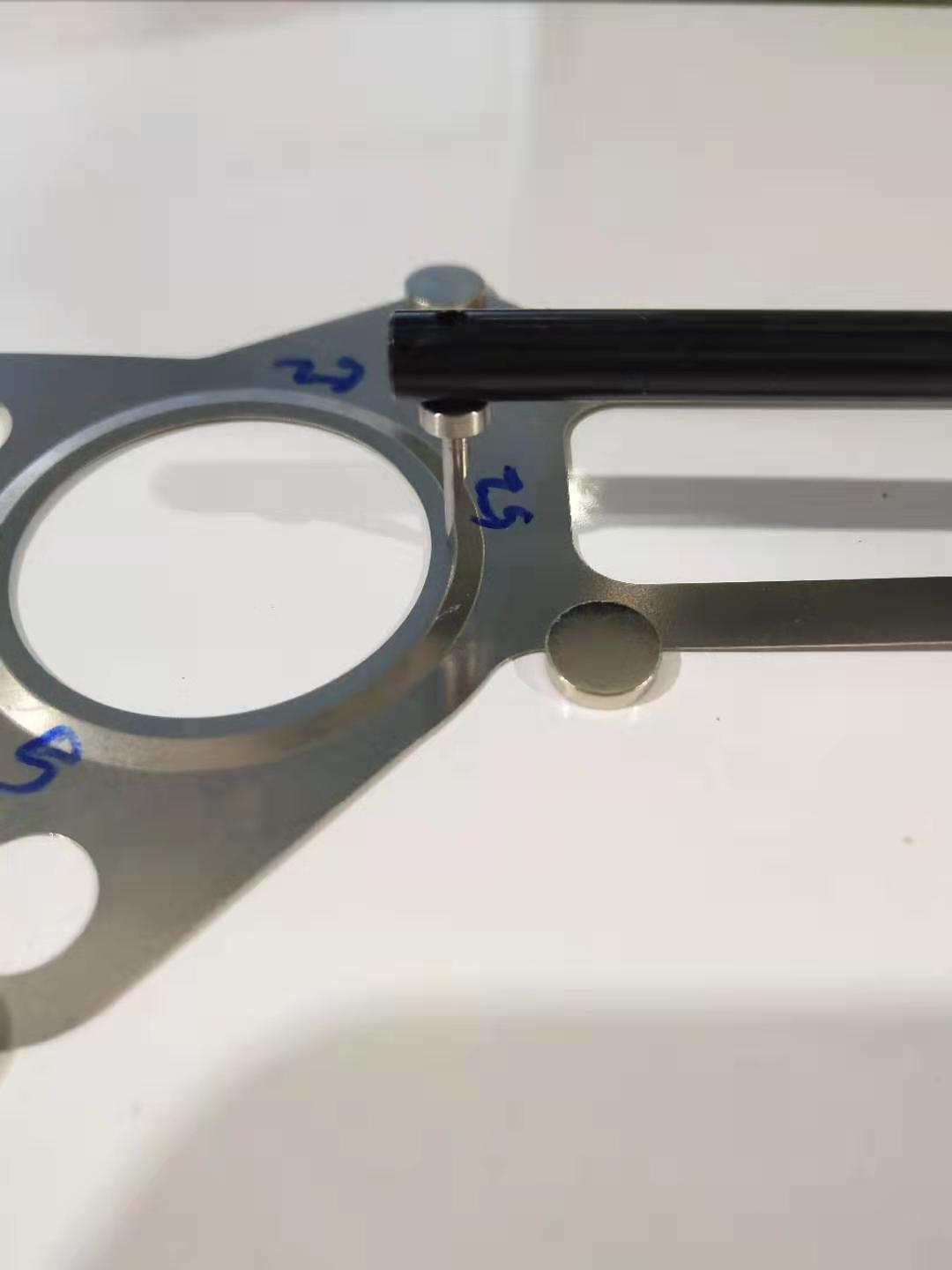

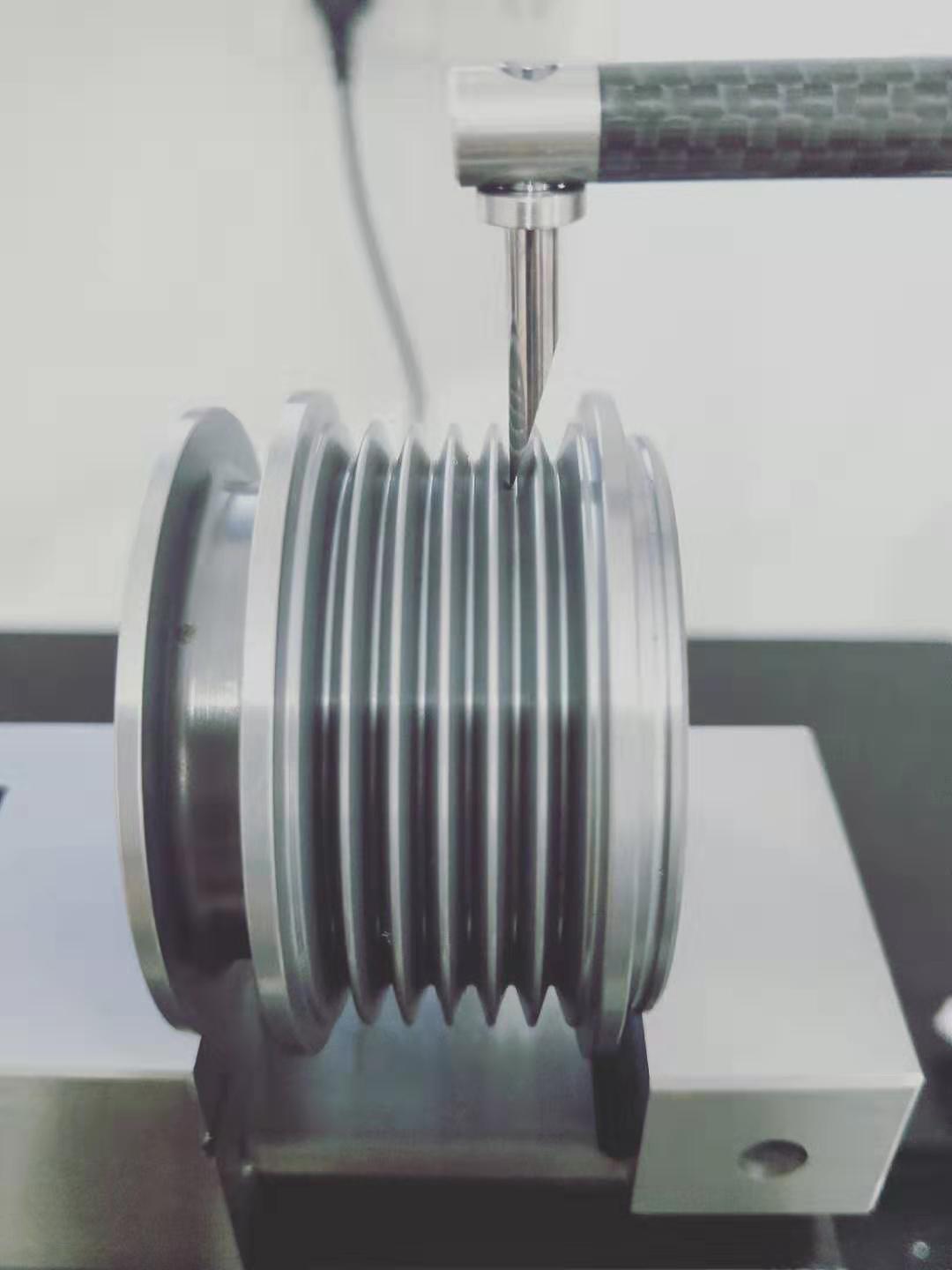

Ø 测量功能

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧轮廓度

辅助生成：包含辅助点、辅助线、辅助圆

Ø 测量范围

Ø  技术规格

注：1、H为水平位置上的测量高度；2、2mm＜R＜10mm的标准球，取样圆弧夹角为120°；3、60°、90°的角度块，角边取样长度为5mm；4、λc为2.5mm，测量速度为≤0.3mm/s；5、2mm＜R＜10mm的标准球，取样圆弧夹角为120°6、以上参数均在20℃±5℃，阶梯温度不超过2℃/h的环境下测得；7、地面震动最大RMS

＜50HZ  2.5μm/s /＞50HZ  5.0μm/s。

Ø 部件配置

机台:

一体式人体工学机台 cp-mp2

规格：500*800

立柱:

高速型立柱 cp-cn-wr

最大移动速度：15mm/s

最小移动速度：0.2mm/s

定位精度：0.005mm

驱动器:

低噪陶瓷驱动器 cp-d-csom

轮廓直线度：0.3μm/100mm

粗糙度残值：≤0.005μm

最大移动速度：15mm/s

最小移动速度：0.05mm/s

传感器:

低噪数字式轮廓传感器 cp-ztr-chpd

线性精度：±（0.7+|0.05H|)μm

测量力：0.7g

电脑:

规格号：cp-01

处理器：G4400

硬盘：500G

内存：4G

打印机:

规格号：pr-1

HP彩喷

精密正弦平台钳:

规格号：fq-4

钳口宽    50

钳口深    25

开口度    60

调整角度  0-45°

精密基础调整台:

规格号：cp-b-150-225

尺寸:150*225*65

Y向调整:±6mm

旋转：±15°

倾角调整台:

规格号：cp-a-150-225

尺寸:150*225*45

正倾：60°

负倾：10°

磁吸快拆式直杆:

磁吸快拆式直杆 mq-4-32-200-s

材质：碳纤维

直径：8mm

长度：200mm

单切面测针:

单切面测针 D-4-32-17

直径：4mm

长度：32mm

角度：17°

针尖：25μm
