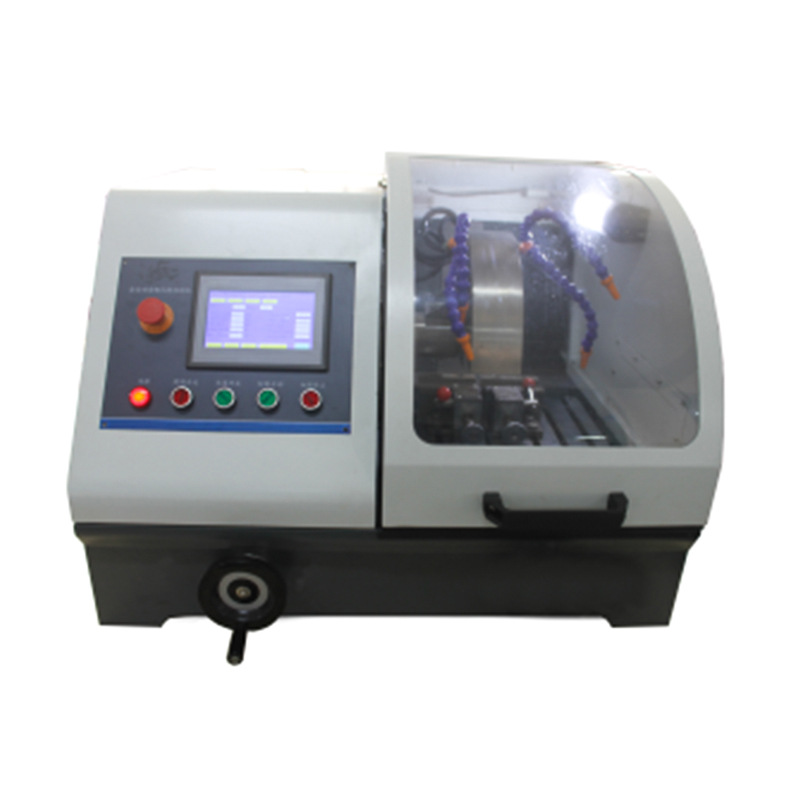

    LC-350YAT手自一体金相切割机

    所属分类:金相制样设备 > 切割机
    产品概述:全自动切割,省时省力。自动进刀、退刀,进刀、退刀速度可设置。

    LC-350YAT手自一体金相切割机


    一、产品特点

    l 自动工作状态时,自动进刀、退刀,进刀、退刀速度可设置;

    l 创新的震动(进刀-退刀-进刀)切割模式,使样品切割部位充分冷却,保证切割的样品不再被烧伤;

    l 可完全手动操作,不受自动方式影响;

    l 超强的循环冷却系统使工件在切割时不会烧伤,水箱里面有过滤网,便于收集残渣废屑;

    l 采用全封闭结构,透明防护罩,增加观察视野,上下开合方式简单轻松,不占用空间;

    l 快速夹紧机构,装卡试样方便;

    l 钳口和工作台面等主要零部件均采用不锈钢材料制成,使用寿命长;

    l 多重保护开关为操作者提供安全保护;



    二、技术参数

    名称

    规格

    切割片

    350*2.5*32

    主轴转速

    2800r/min

    进给速度

    0.01-3mm/s可调

    切割片行程(Y轴)

    220mm

    理论最大切割样品

    φ100mm圆棒

    夹具夹持最大距离

    128mm

    工作台尺寸

    333mm*240mm

    切割夹具

    快速推拉式一组,钳口高度60mm

    按键控制

    液晶触摸屏,按钮

    照明

    lED照明

    冷却装置

    四道冷却水、一道冷却水枪

    循环水箱

    外置循环过滤水箱40L(可选配磁性过滤水箱)

    电机

    功率:4KW

    紧急制动装置

    急停开关

    电源:

    AC380V 50HZ

    外形尺寸

    960*890*725mm,地脚中心距离830*710mm



    重量

    200KG



    三、部分触摸屏界面

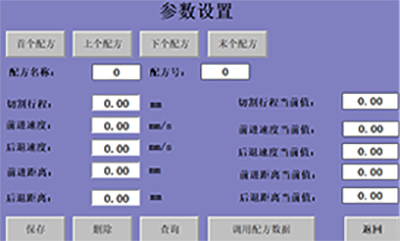

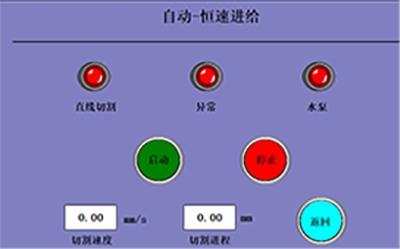

                                          参数设置界面                                                                                直线切割运行界面

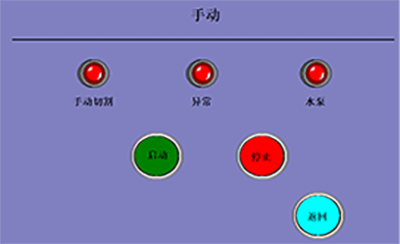

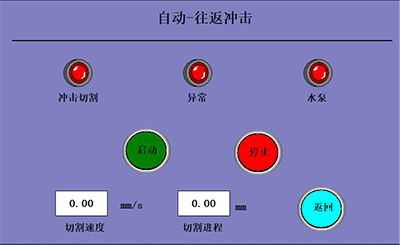

                             冲击切割运行界面                                                                             手动切割运行界面



    四、标准附件

    名称

    数量

    名称

    数量

    自动金相切割机LC-350YAT

    1台

    排水管Φ60

    1根

    冷却水箱

    1套

    喉箍52-76

    1个

    超硬克星切割片(350*2.5*32)

    2片

    切割润滑液

    1桶(4L)

    扳手22-24

    1把

    主轴限位杆

    1根

    把手14-17

    1把

    内六角M4

    1把

    内六角M6

    1把





    技术文件:产品说明书1份、产品合格证1份
