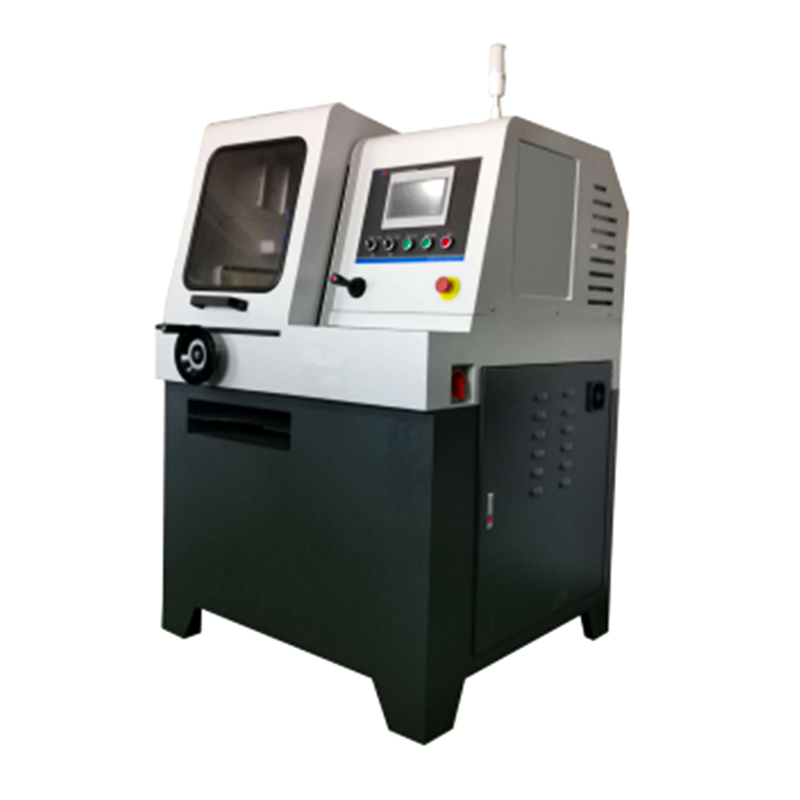

    LC-400YAZA 全自动金相切割机

    所属分类:金相制样设备 > 切割机
    产品概述:LC-400YAZA全自动金相切割机是一款大型全自动化的金相切割机,功能强大,操作简便,噪音低,安全可靠。

    LC-400YAZA 全自动金相切割机


    产品介绍:

    LC-400YAZA全自动金相切割机是一款大型全自动化的金相切割机,功能强大,操作简便,噪音低,安全可靠,是现代化试验室切割大尺寸样品的有效设备之一。


    产品特点:

    1. 采用了先进的电气技术:

    l PLC可编程控制器

    l 触摸屏人机交互

    l 闭环控制的高精度进刀电机

    l 变频控制的变频电机

    2. 切割片上下(Z轴)移动实现砍式切割、样品台前后(Y轴)移动实现样品平移式切割:

    l 两轴可分别移动,也可同时移动;

    l 两轴均可选手动或自动;

    l 两轴均采用编码器实现高精度位移控制。

    3. 八种进给模式,可用户定制:

    1)工件连续进给;

    2)切割片砍式进给;

    3)工件往复式进给;

    4)工件切退式进给;

    5)切割片切退式进给;

    6)工件、切割片同时(曲线)进给;

    7)工件手动进给;

    8)切割片手动进给。

    4. 对于200种不同的工件,可保存或选取200组对应的切割参数。

    5. 每组切割参数保护:切割模式、电机转速、切割行程、进刀深度等影响切割性能的各种参数。

    6. 采用大功率的变频电机,可根据被切材料及切割片大小改变转速,以提高切割的可控性。

    7. 切割超大样品:



    8. 切割位置激光定位。

    9. 可使用450毫米的切割片(选件),切割直径最大可达170毫米。

    10. 采用磁性过滤等多级过滤技术,冷却水更干净,大幅提高冷却效果。

    11. 切割仓和电机等电器仓独立分开,保证了电器的可靠性和安全性。

    12. 备有切割片存放架和样品存放台,方便使用。


    技术参数

    1

    进给类型

    自动(Y轴,Z轴)/手动(Y轴手轮,Z轴摇杆)

    2

    进给模式

    1)工件连续进给;2)切割片砍式进给;3)工件往复式进给;4)工件切退式进给;5)切割片切退式进给;6)工件、切割片同时(曲线进给;7)工件手动进给;8)切割片手动进给

    3

    最大行程

    Z100Y300mm

    4

    切割速度

    0.01~3mm/s

    5

    切割片规格

    400*3*32

    6

    变频调速

    500~3000/

    7

    切割电机功率

    4KW

    8

    最大切割直径

    φ150mm

    9

    最大切割长度

    300mm

    10

    切割室尺寸

    445mm×625mm

    11

    切割夹具

    快速推拉式一组,钳口高度60mm

    12

    电气控制方式

    液晶触摸屏,按钮,摇杆

    13

    照明

    LED照明灯

    14

    冷却装置

    四道冷却水及一道冷却水枪

    15

    循环水箱

    磁性过滤,80L

    16

    电源

    380V/ 50Hz

    17

    重量

    200公斤

    17

    外形尺寸

    1000mm×1000mm×1800mm(长××高)


     标准配置

    序号

    名称

    数量

    1

    切割机LC-400YAZA

    1台

    2

    冷却水箱(含磁性分离器)

    1套

    3

    超硬克星切割片(400*3*32)

    2片

    4

    切割润滑液(4L)

    1桶

    5

    进水管Φ19、排水管Φ60

    各1根,共2根

    6

    扳手14-17、扳手22-24、扳手36

    各1把,共3把

    7

    喉箍14-27、52-76

    各2个,共4个

    8

    内六角4mm、6mm(带手柄)

    各1把,共2把

    9

    产品说明书

    1份

    10

    产品合格证

    1份
