    高倍工具金相显微检测系统 TM-3030-XYZ

    产品概述:全新的光路设计无限远校正光学系统,光效率更高,采用长寿命LED光源,提供出色的图像质量。

    性能特点

    ■ 创新图像处理技术,获得更精细的动态图像,存储图片、测量数据、数据导出等,以便实时分析,强大的元素测量功能。

    ■ 全新的光路设计无限远校正光学系统,光效率更高,采用长寿命LED光源,提供出色的图像质量。


    技术参数

    配  置

    TM-3030-XYZ

    测量范围(mm)

    X

    300MM

    Y

    300MM

    Z

    150MM

    工作台
    (mm)

    大理石台面

    466MM*466MM

    玻璃台面

    360MM*360MM

    承 重

    15Kg

    影像及
    测量系统

    CCD

    OMT-1200CF数字高清工业相机;USB3.0信号,1200万像素,分辨率4000*3000

    光学系统

    无限远色差校正光学系统,明暗场系统;支持明场、暗场切换使用;

    三目观察筒

    正向、反向三目观察筒;标配0.65X高清摄影接口;选配1X;

    目镜

    PL10X/23或PL10X/25平场高眼点目镜

    物  镜

    长工作距离

    明场平场半复金相5X物镜NA0.15,   WD14.8

    明场平场半复金相10X物镜NA0.30,  WD8.5

    明场平场半复金相20X物NA0.40,    WD11.9

    明场平场全复金相50X物镜NA0.55,  WD8.7

    明场平场全复金相100X物镜NA0.80, WD3

    显示分辨率

    0.0005mm

    移动调节装置

    X、Y调节为手动摇杆调节;Z轴为电子摇杆,分快、中、慢三档调节;

    测量精度

    X/Y轴

    (3+L/200)um

    Z轴(选配)

    (3+L/200)um

    调焦系统

    手  动

    Z轴行程150mm,粗微同轴,最小调节精度2um

    照明系统

    反射:5W大功率LED照明系统

    透射:5W大功率LED照明系统

    偏光装置

    含直偏、检偏器

    辅助对焦模块

    测量辅助对焦框,主要用于辅助测高使用;

    台式电脑/或高清显示器

    戴尔商务电脑主机;:I5或以上/8G/1T;正版win10

    24英寸三星液晶显示器;HDMI+VGA接口、1920*1080

    软件功能

    功能:观察、拍照存储、录像、自动寻边、量测、数据导出、扫码上传、景深融合、大图拼接、升级上传MES等功能;

    二维几何量测量功能主要包括:两点间距离、点到直线的距离、角度、圆心距;十字线显示,高清观察、拍照存储、精密量测、数据导出等;

    校正片

    0.01mm

    电  源

    90~240V电压,50HZ

    仪器重量

    约225Kg、

    可供选配附件

    1XCTV接口;

    可选配件DIC微分干涉片;





    优越的光学系统
    适合使用微镜照相设备的配置。


    内置Z 轴线性光栅尺
    进行非接触时高度测量时可读取z 轴读数


    高亮度LED照明
    一种用于明场观察的高亮度LED 照明

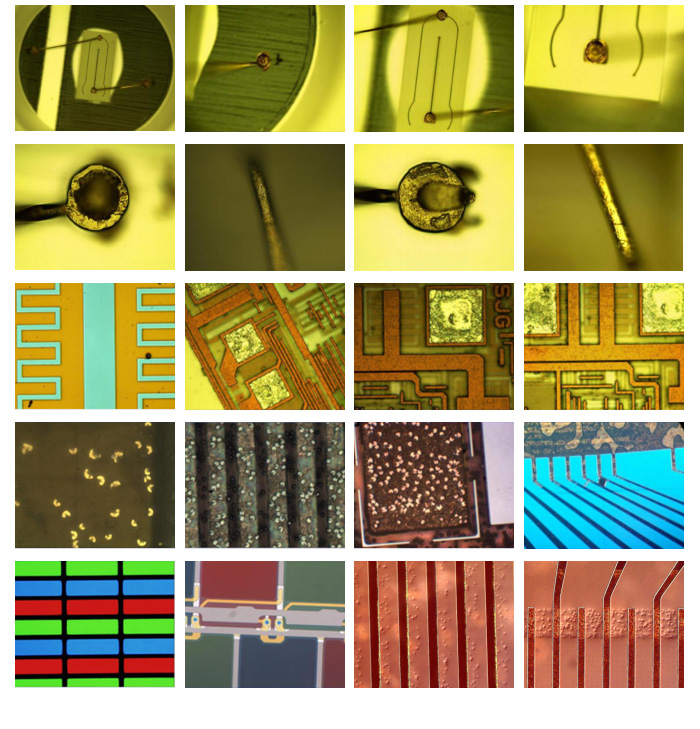

    部分成像图片

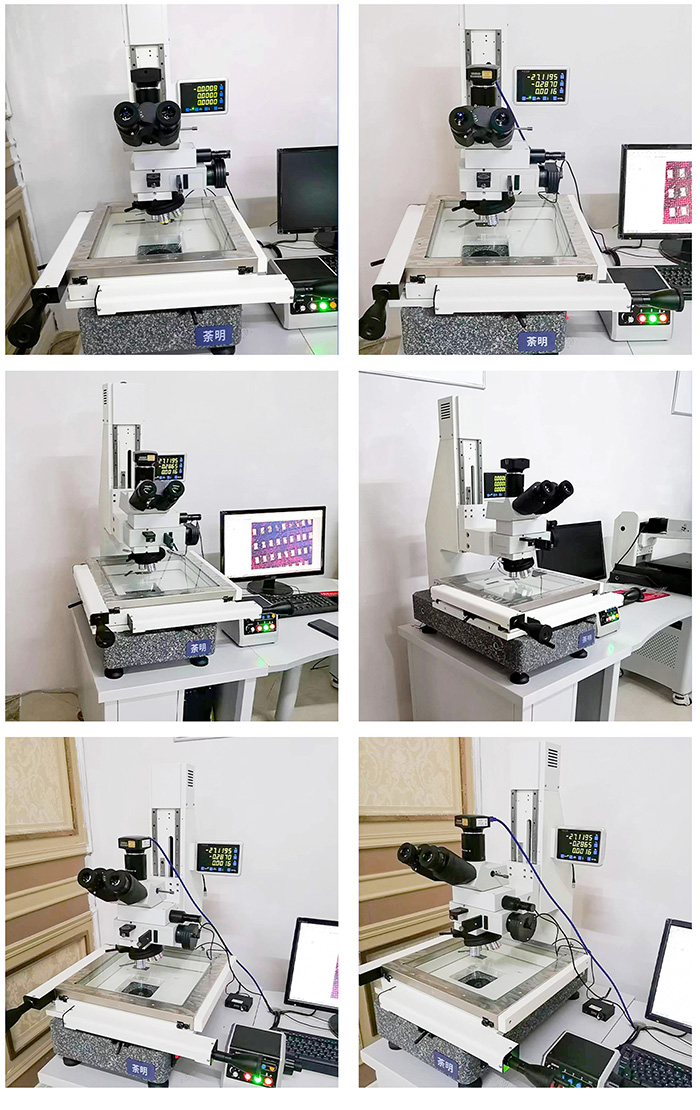

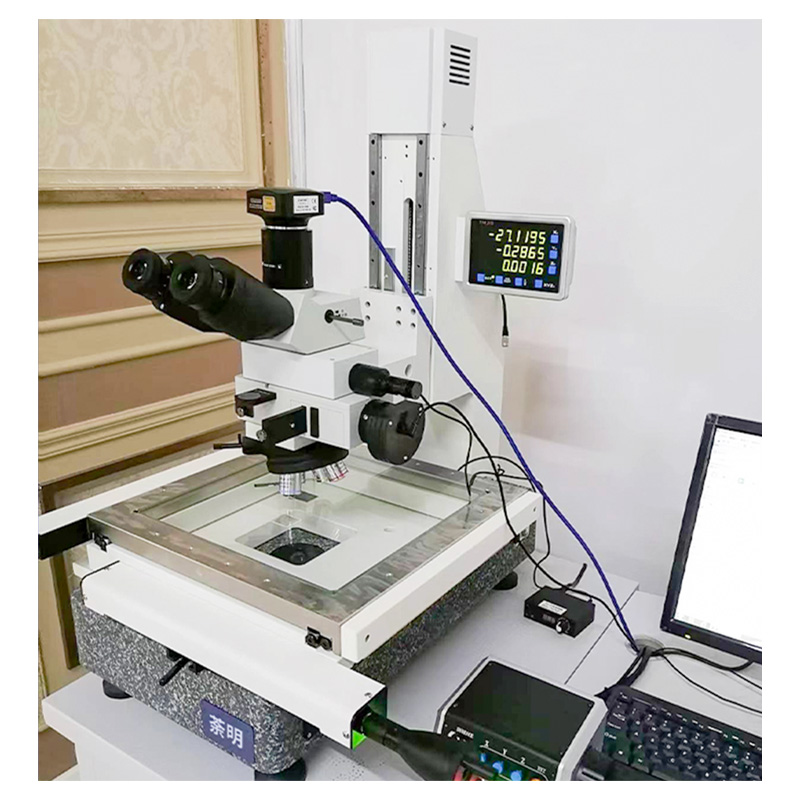

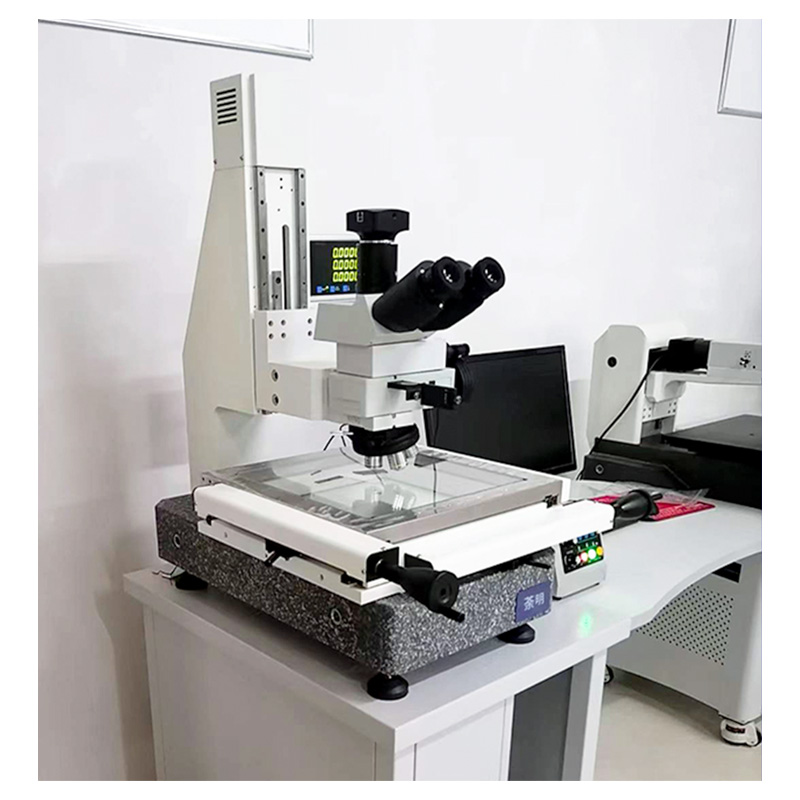

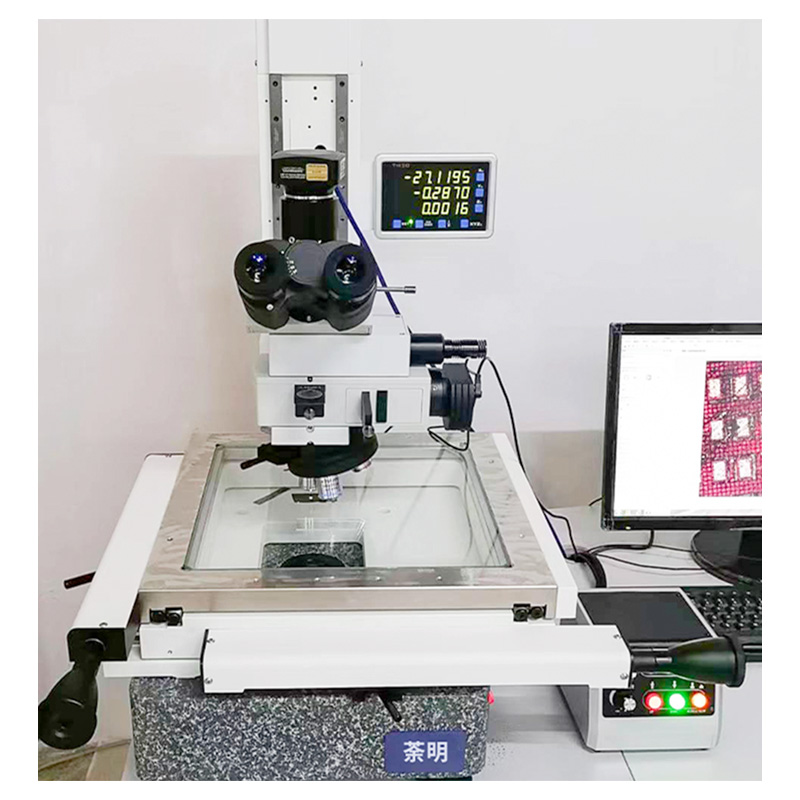

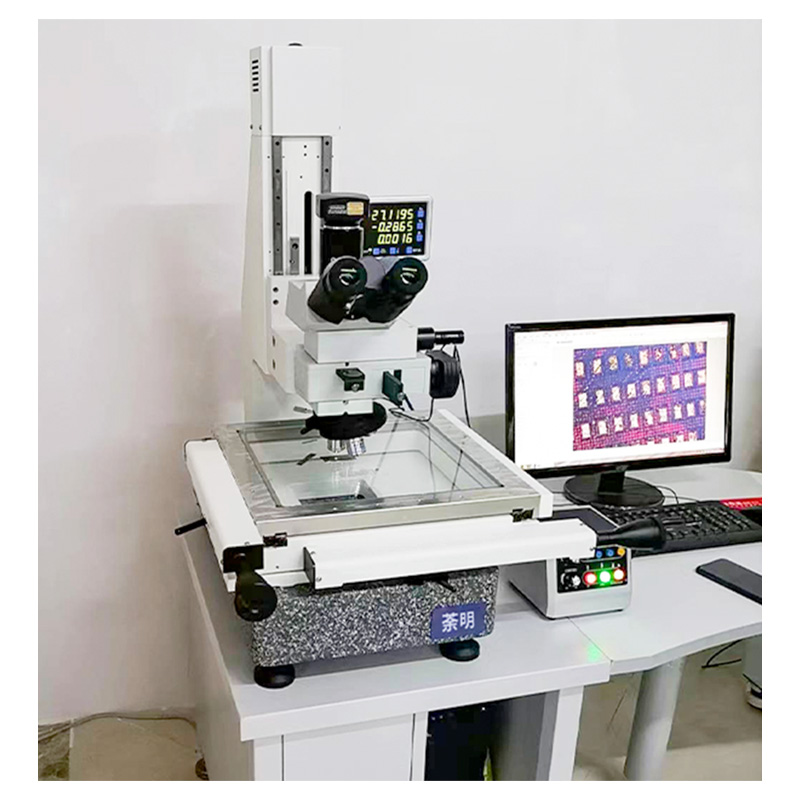

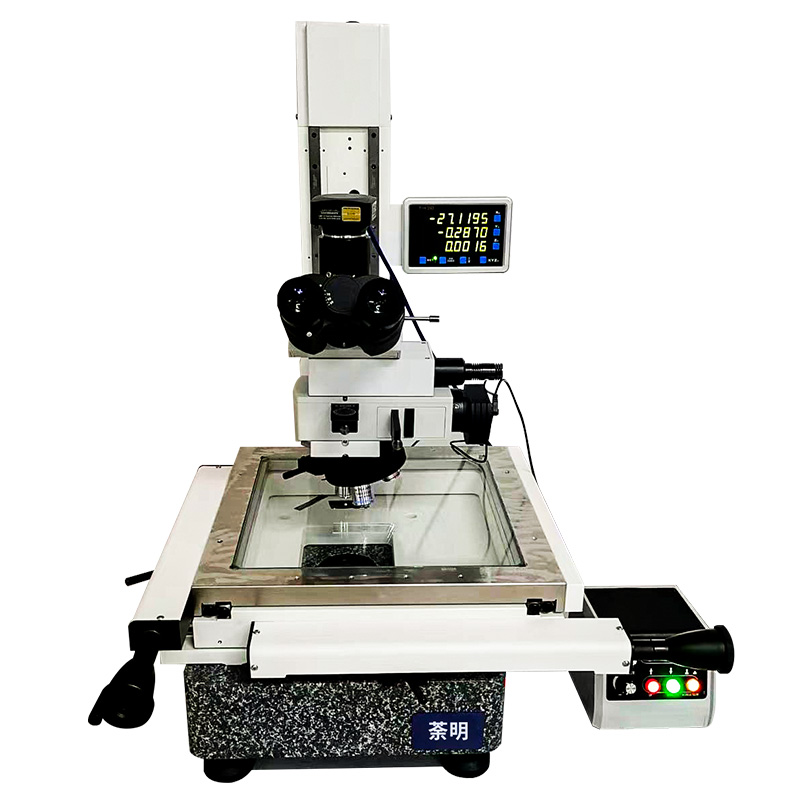

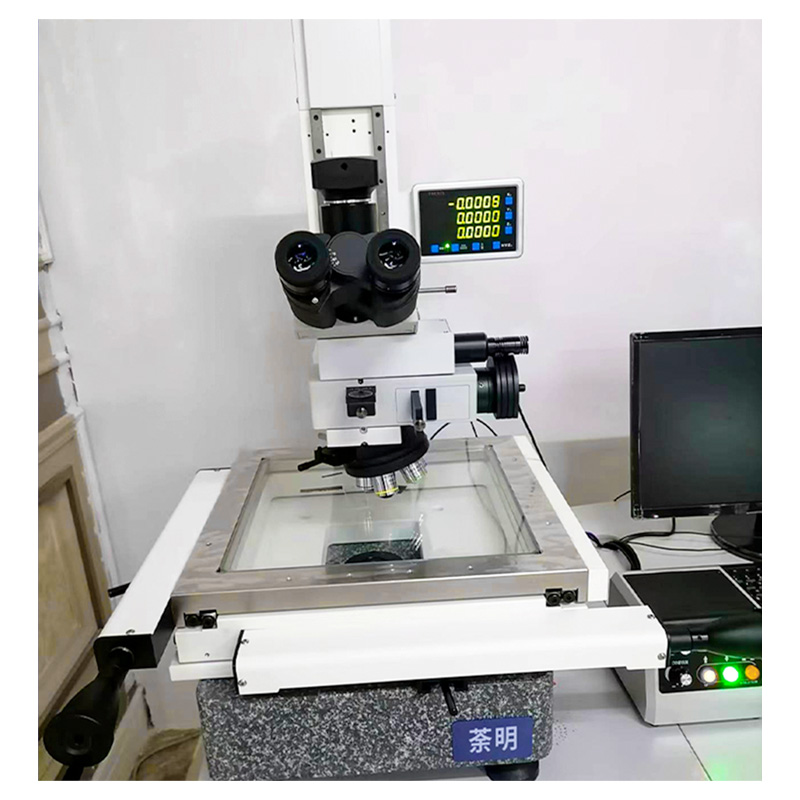

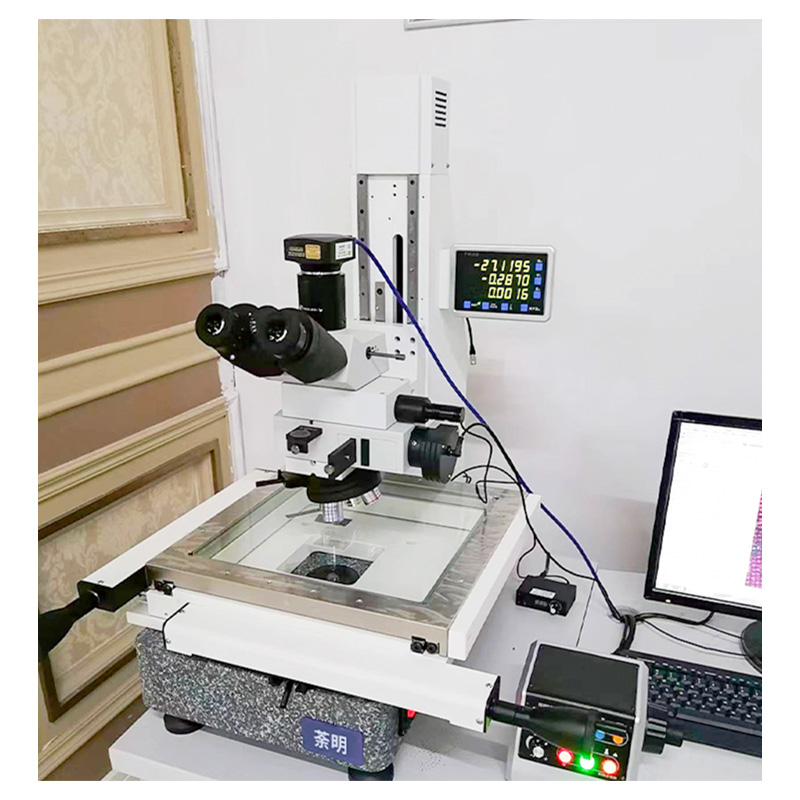

    产品图片实拍
