A. 基本参数
|
设备名称 |

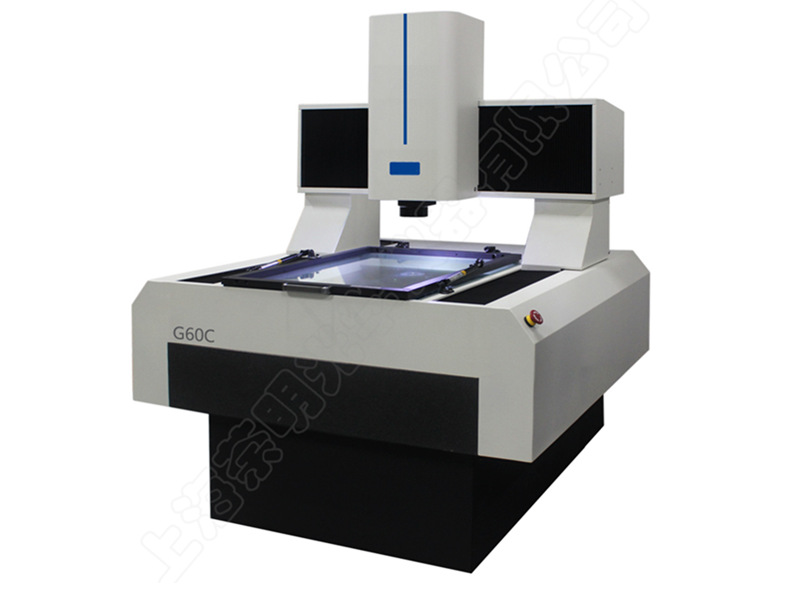

龙门式影像测量仪 |
|||
|
型号 |
行程（mm） |
外形尺寸（mm） |
整机重量（kg） |
机台承重（kg） |
|
G60C-T |
650×750×200 |
1420×1810×1650 |
1650 |
80 |
|
测量精度 |
E2XY=（3.5+L*/200）µm |
|||
|
E1Z=（5+L*/100）µm |
||||
|
*L表示测量长度，以毫米为单位 |
||||
|
运行速度 |
VXY=400mm/s |
|||
|
Vz=100mm/s |
||||
|
工作环境 |
温度：20℃±5℃ 温度变化：<2℃/hr 湿度：30%～60% |
|||
|
电源要求 |
电压：220V 50/60 Hz 功率：1800W 用电设备要求接地可靠：接地电阻小于4欧姆 |
|||
B. 仪器特点
n 四轴CNC控制，自动寻边、自动测量、自动对焦
n 采用移动桥式精密花岗岩架构，满足高精度，高稳定性
n 高精度0.5um分辨率进口开放光栅系统
n 全闭环伺服运动控制系统，速度快、精度高
n 摇杆/鼠标操作，可单独或协同控制
n 表面光源为程控5环8区LED冷光源，平行轮廓光源，亮度均连续可调
n 根据客户工件的具体情况，提供不同的照明组合
n 可聚焦测高，可加装接触式测头和激光测头模组
n 可以按照客户需求提供定制化设计
C. 软件系统
基本测量功能
n 可测几何特征：点、线、圆、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、距离等。
n 构建：中心点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、内切圆等。
n 影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、整体提取、多段提取、快速整理取圆。
n 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
n 坐标系：夹具定位坐标系、点线、两点X、两点Y、两线；平移、旋转、手工调整坐标系。
